Le viaduc de l'Arc est construit sur la commune d'Aix-en-Provence (Bouches-du-Rhône). Il se situe au PK 692 de la Ligne à Grande Vitesse LN5 du TGV Méditerranée entre Valence et Marseille.

Localisé entre la gare d'Aix-en-Provence TGV et le viaduc de Ventabren, il se trouve à proximité immédiate de l'aqueduc de Roquefavour.

Le viaduc de l'Arc

© tgveurofrance.com

Grâce à cet ouvrage d'art, la ligne LN5 franchit en direction de Marseille, l'Arc puis la RD 65 et enfin la voie ferrée non électrifiée Rognac-Aix.

Le viaduc repose sur 6 piles de hauteur constante (17 m) et espacées chacune de 44 mètres et sur 2 culées aux extrémités.

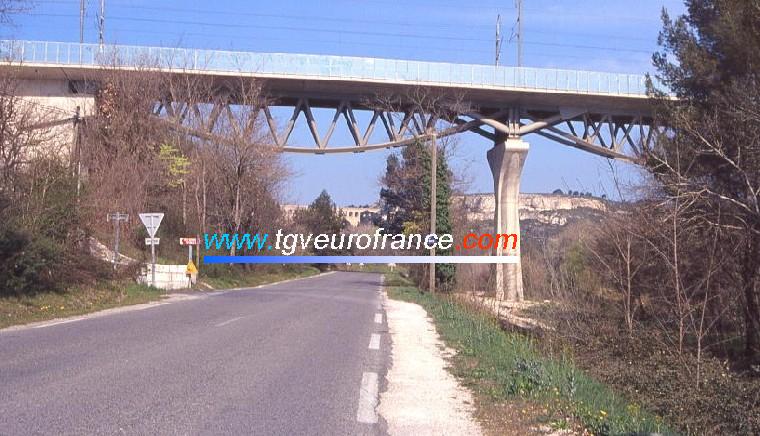

Photo du viaduc de l'Arc sur la LN 5 Valence - Marseille

© tgveurofrance.com

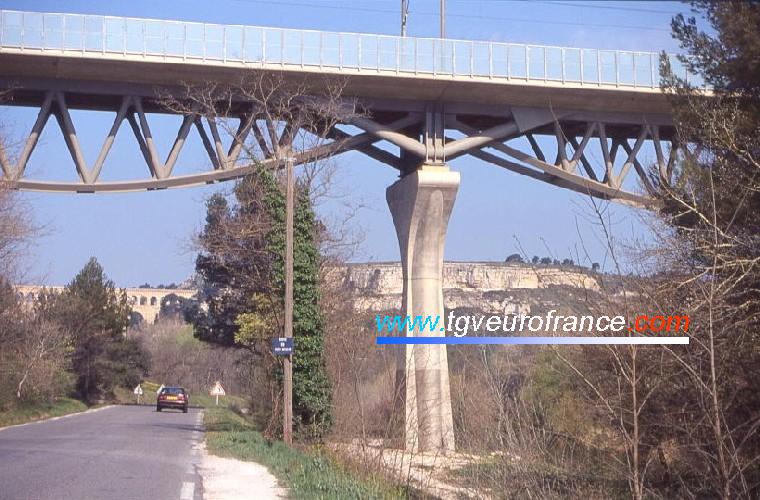

Détail du viaduc à Roquefavour sur la ligne du TGV Méditerranée

© tgveurofrance.com

Le viaduc de l'Arc avec en arrière-plan l'aqueduc de Roquefavour

© tgveurofrance.com

La longueur du viaduc est de 308 mètres. Chaque travée est constituée de deux poutres métalliques en treillis. La forme de chaque poutre métallique est en arc inversé.

C'est l'entreprise Baudin - Châteauneuf qui a assuré la construction de cet ouvrage d'art.

Deux rames TGV Duplex en UM sur l'ouvrage d'accès au viaduc de l'Arc (côté Paris) au PK 692

© tgveurofrance.com

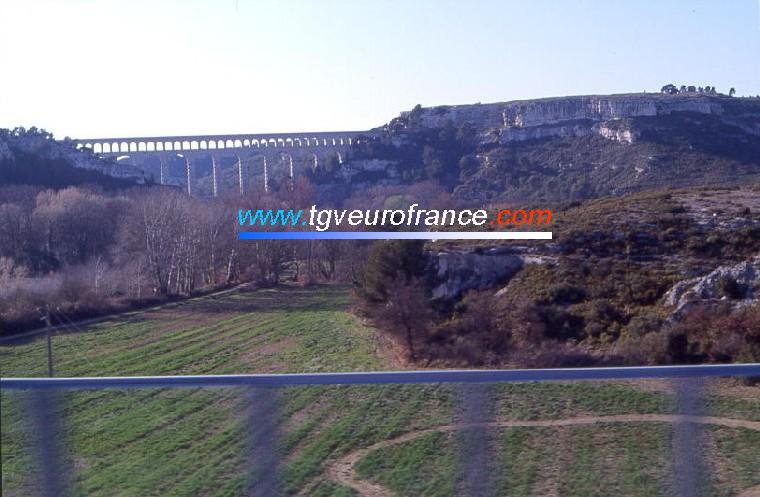

L'aqueduc de Roquefavour depuis le viaduc de l'Arc

© tgveurofrance.com

L'aqueduc de Roquefavour, long de 393 mètres, a été construit entre 1843 et 1847 selon les plans de l'architecte Franz Mayor de Montricher. Il assure l'approvisionnement en eau de la ville de Marseille.
